低噪声放大器电路设计和测量

最近使用了一款低噪声放大器，对其进行测量

LNA型号为 SGL0622Z - Qorvo

最大RF Input Power −10 dBm，最大Device Voltage(VD) +4.0 V

Output Power at 1 dB Compression +6.0dBm

50欧姆走线阻抗计算

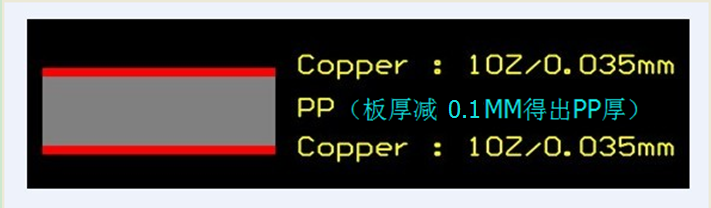

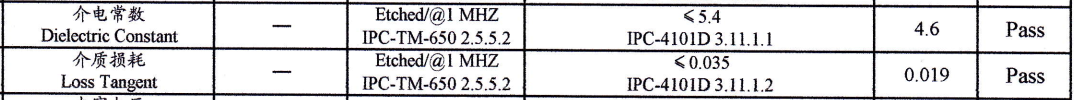

嘉立创双层1.6mm厚FR4板的一些有关参数

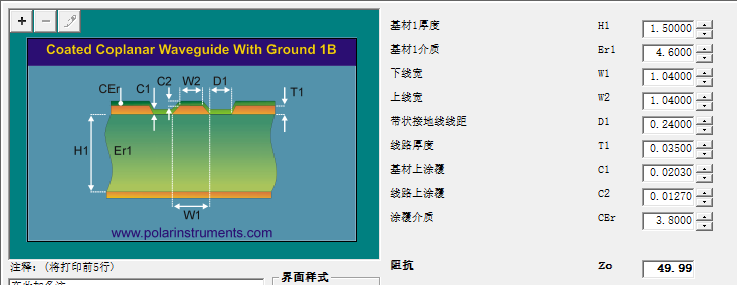

阻抗模式为共面单端，使用Si9000计算后，走线宽度为1.04mm，线与地间距为0.24mm

原理图设计

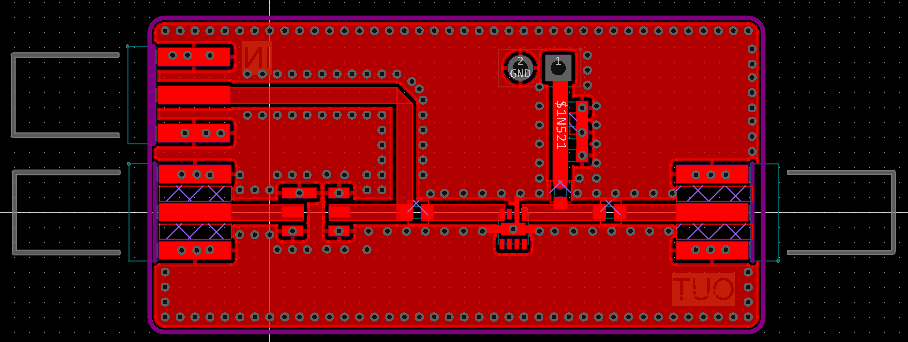

PCB设计

测试

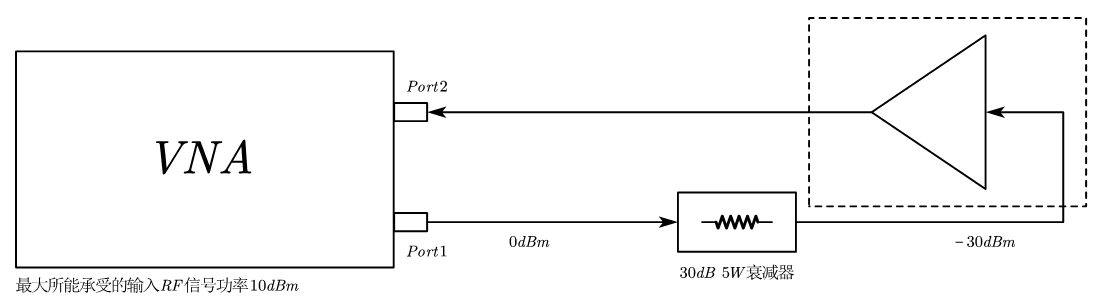

测试原理图

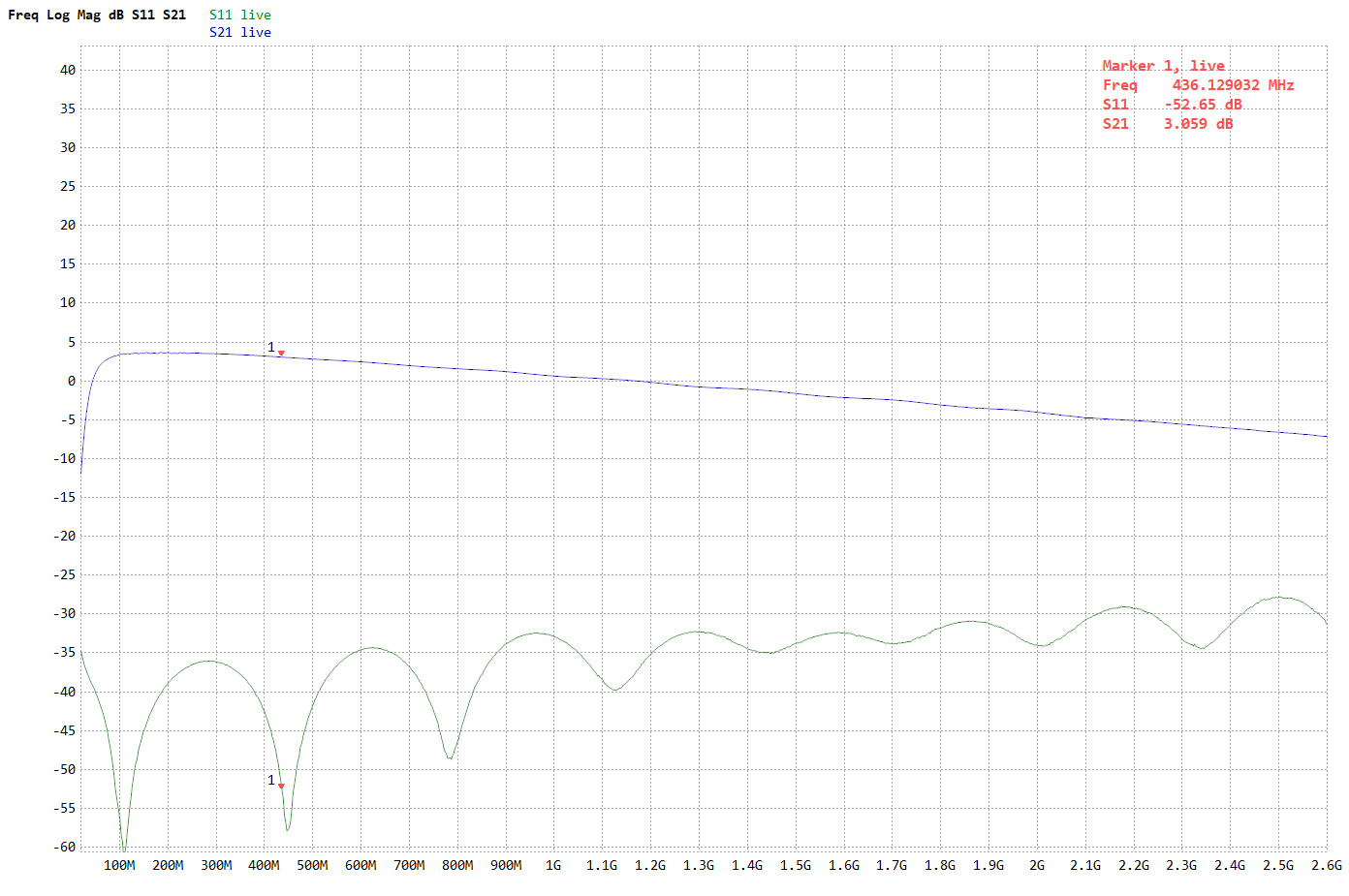

S21

通过测试该LVA能够达到数据手册的Gain性能指标，为后续的设计所使用

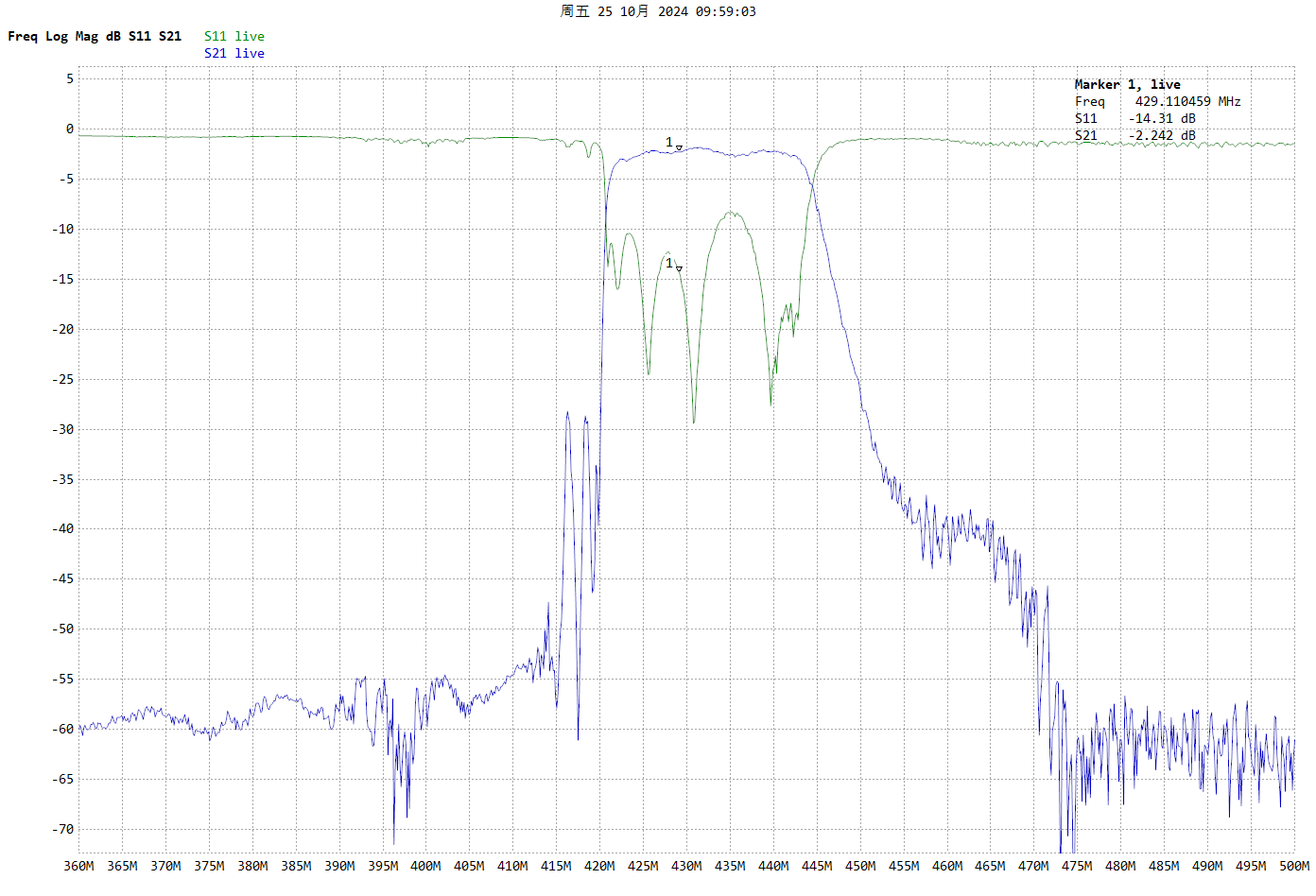

滤波器的S21
